18G901-2混凝土图集

18G901-2混凝土图集是一套由中国建筑标准设计研究院组织编制的建筑设计图集，专门针对现浇混凝土板式楼梯的钢筋排布规则和构造细节进行了详细规范。这套图集替代了之前的12G901-2版本，内容涵盖了钢筋搭接长度、楼梯截面形状以及支座位置等重要设计信息。它主要服务于建筑结构设计师、施工图绘制人员以及相关审核人员，帮助他们在建筑施工和设计过程中准确把握楼梯钢筋的配置要求。

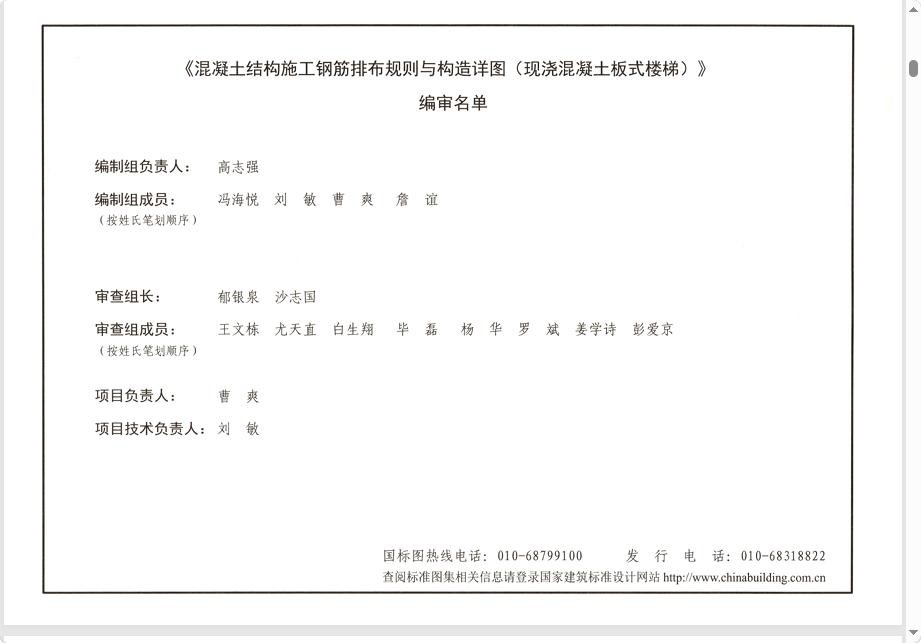

从图集整体结构来看，用户可以在首页直接看到图集标题确认版本，页面中还包含详细的钢筋搭接长度规范表以及各种楼梯截面形状示意图，方便设计人员对比不同类型楼梯的构造要求。此外，图集中还列出了编审人员名单和联系信息，为设计和审核提供了可靠的参考依据。

18g9012图集电子版介绍

该图集归属于国家建筑标准设计图集系列，由中国建筑标准设计研究院编制，主要规范现浇混凝土板式楼梯的钢筋布置与构造要求。内容包括钢筋种类、搭接长度、混凝土强度等级对应的规范，以及楼梯的截面形状和支座位置示意，旨在为建筑结构设计提供标准化依据，便于施工图绘制和设计审核。

主要功能

1、钢筋排布规则说明。

详细规范了不同钢筋类型在楼梯结构中的排布方式，确保结构受力合理，方便设计人员在施工前进行准确布置。

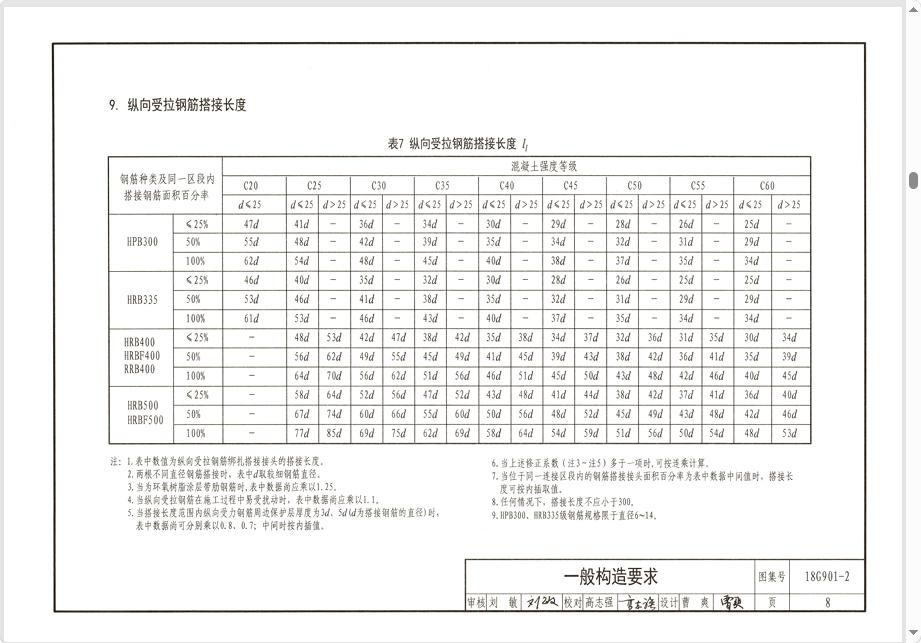

2、纵向受拉钢筋搭接长度规范。

通过表格展示不同钢筋规格和混凝土强度等级对应的搭接长度，方便计算和核对，保证钢筋连接的安全与稳定。

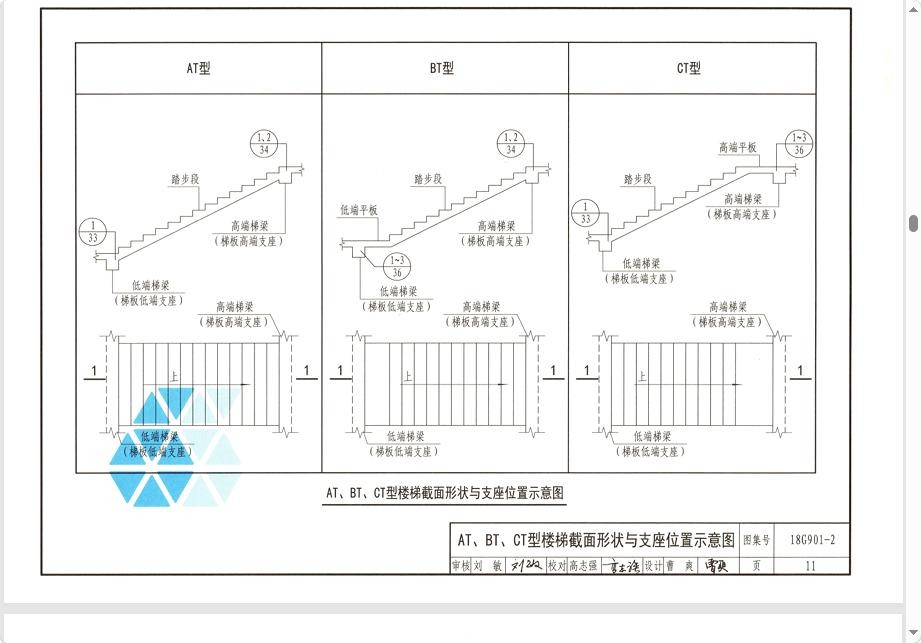

3、楼梯截面形状及支座位置示意。

图示AT、BT、CT三种楼梯截面类型及其支座布置，有助于设计人员根据实际需求选择合适的楼梯型式。

4、构造详图支持设计审核。

提供清晰的施工构造图，方便对图纸质量与规范执行情况进行审核，降低设计误差。

使用场景

该图集适用于建筑施工图绘制阶段，尤其是在现浇混凝土板式楼梯的设计与施工过程中，为设计师和施工单位提供钢筋布置和构造的标准参考。此外，工程结构审核部门也可利用此图集进行施工图核查，确保符合建筑规范要求。它同样适合建筑标准规范的学习和培训使用。

安装与使用方法

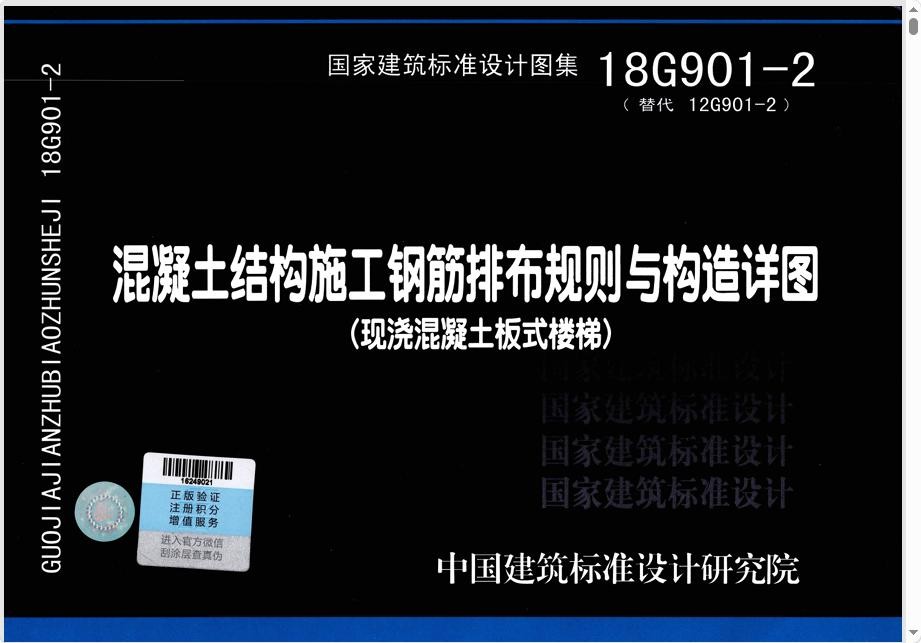

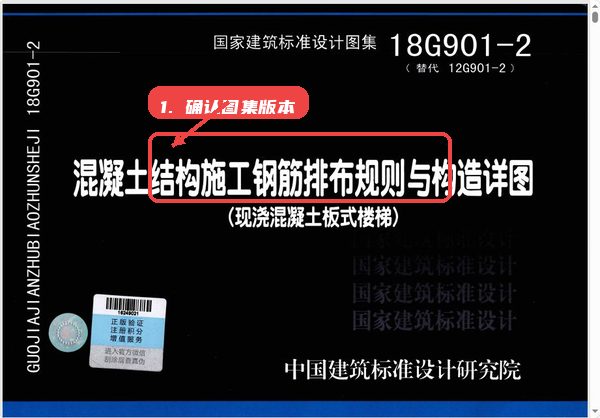

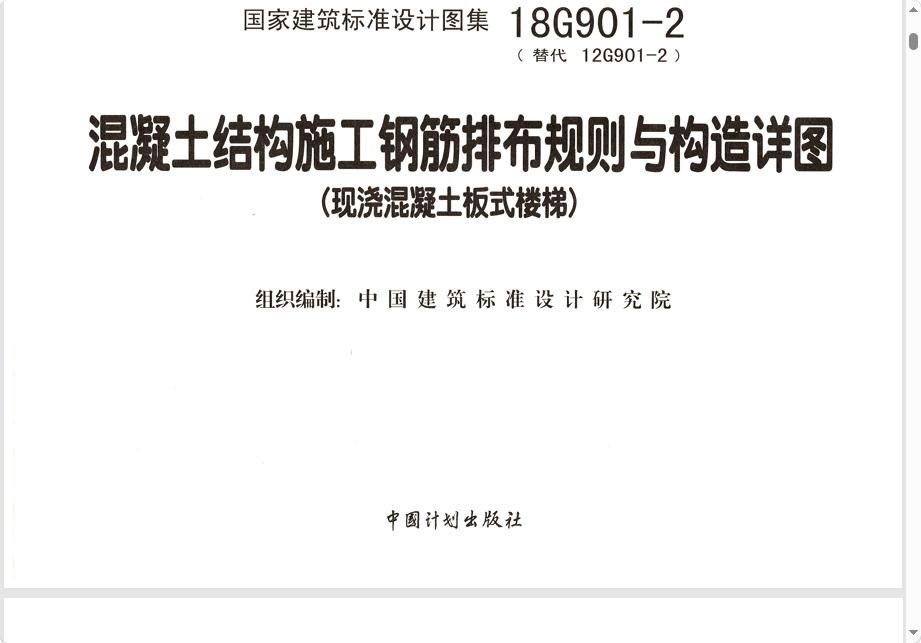

第一步，确认图集版本。

打开图集封面，核对图集名称及版本号18G901-2，确保使用的是最新替代版本，避免使用已废止的旧版标准。

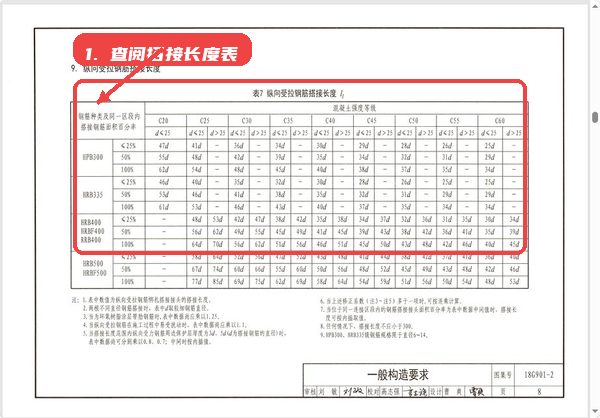

第二步，查阅钢筋搭接长度表。

根据具体钢筋类型和混凝土强度等级，从搭接长度规范表中查找对应数据，便于施工设计计算。

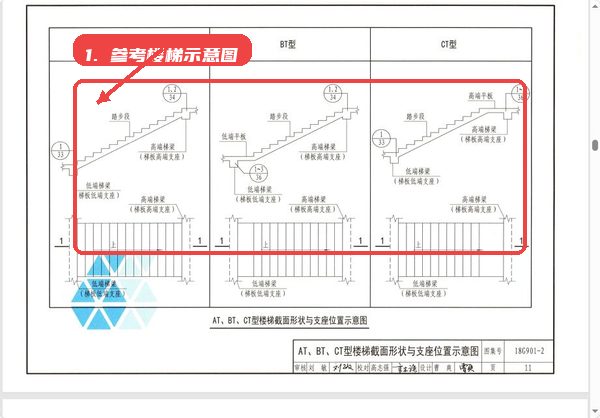

第三步，参考楼梯截面和支座示意图。

根据设计需求，选择合适的楼梯截面类型和支座布置，结合示意图进行结构设计。

第四步，使用构造详图辅助设计审核。

结合详图进行施工图的绘制和审核，确保所有钢筋排布及构造细节符合标准要求。

兼容与权限说明

18g901-2作为建筑设计图集，通常以PDF或电子文档形式存在，适合在常用阅读软件中查看使用。其内容版权归中国建筑标准设计研究院所有，用户应遵守相关版权规定，不得非法复制或传播。图集内容主要针对建筑专业人员，阅读理解需要具备一定的结构设计基础。
