23G409先张法预应力混凝土管桩图集

23G409图集针对管桩基础施工，包含PHC、PC桩的接桩、截桩和灌芯节点图。详细列出不同直径管桩的抗压、抗拔承载力表，并给出桩顶与承台连接的标准做法（如锚固钢筋长度）。适用于软土地基处理，能帮助设计人员快速选型，避免桩身偏位或承载力不足问题。

23G409图集介绍

本图集是在10G409 《预应力混凝土管桩》的基础上，按现行标准规范和实际工程需求进行的修编。

本次修编，增加了一种新类别管桩——混合配筋预应力高强混凝土管桩（PRC桩），新增了管桩防腐蚀方面的内容，按各尺寸规格逐一给出了每种类别管桩配筋图，重新绘制了管桩与承台的连接图，并对原10G409图集的总说明、管桩设计选用示例等部分做了较大调整和完善。

本图集适用于抗震设防烈度8度及以下地区的一般工业与民用建筑物、构筑物的低承台竖向基桩，也可用于地基处理及边坡、基坑等支护结构用桩，市政、桥梁、铁路、公路、机场、港口、水利、电力等工程的低承台竖向基桩设计可参考使用。

本图集提供了PHC桩、PRC桩和PC桩三种类别管桩的桩身承载力表、N-M曲线、端板参数表和配筋图，还提供了管桩的端板、桩尖、套箍详图以及管桩连接详图，同时还提供了偏心受压管桩和抗拔管桩设计选用示例。在总说明中给出了管桩的防腐蚀、生产制作、检验、施工等方面内容，并给出了图集的选用及索引方法。

本图集内容丰富、编排合理、使用方便，可供工程设计、监理、施工及管桩生产企业等单位使用。

部分标准内容：

国家建筑标准设计图集

23G409

（替代10G409

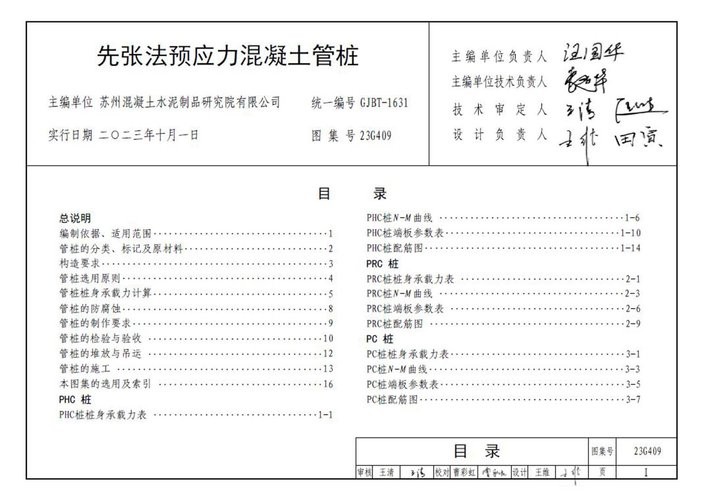

先张法预应力混凝土管桩

组织编制

中国建筑标准设计研究院

中国标准出版社

先张法预应力混凝士管桩

主编单位苏州混凝土水泥制品研究院有限公司实行日期二〇二三年十月一日

总说明

编制依据、适用范围：

管桩的分类、标记及原材料

构造要求·

管桩选用原则

管桩桩身承载力计算

管桩的防腐蚀··

管桩的制作要求.

管桩的检验与验收

管桩的堆放与吊运

管桩的施工·

本图集的选用及索引

PHC桩

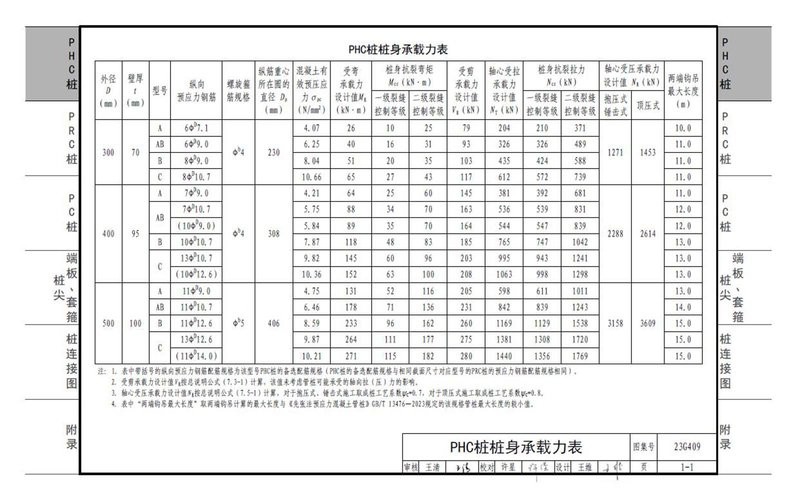

PHC桩桩身承载力表

统一编号GJBT-1631

图集号23G409

PHC桩N-M曲线

PHC桩端板参数表

PHC桩配筋图·

PRC桩

主编单位负责人

主编单位技术负责人

技术审定人

设计负责人

PRC桩桩身承载力表

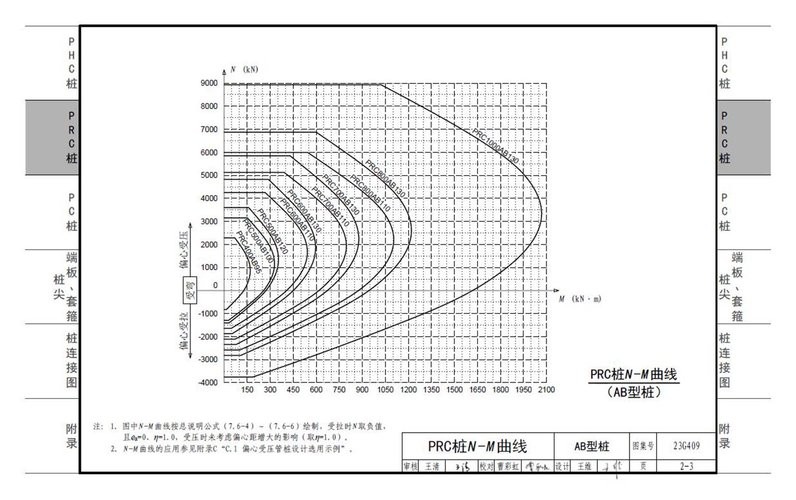

PRC桩N-M曲线

PRC桩端板参数表

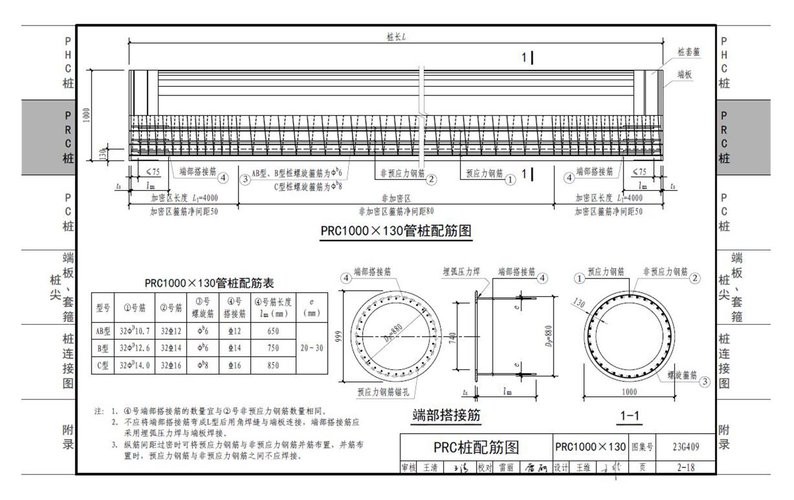

PRC桩配筋图

PC桩桩身承载力表

PC桩N-M曲线··

PC桩端板参数表·

文件内容

1、预应力混凝土pc和phc管桩结构构造、力学性能的检测要求值和桩身承载力与裂缝控制指标等。

2、按现行新编国家相关规范、标准规定，充分考虑到提高桩基的抗震性能，在桩顶与承台的连接部位，及有液化土层时软硬土交接区段提出了加强构造措施。

3、为便于工程设计人员选用桩型，图集中提供了不同规格和型号桩的桩身偏心受压n-m曲线和管桩设计示例。
